Товарный бетон: до 60 м3/час
- Установленная мощность: 73 кВт
- Масса: 14 500 кг
- Длина: 24 м
- Ширина: 4,3 м
- Высота: 7,85 м
- Режим работы: Автоматический
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер

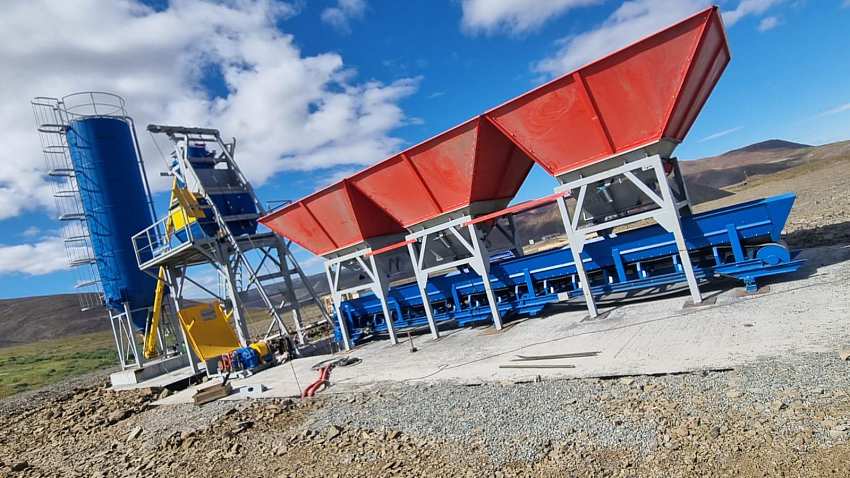

Автоматический Бетонный завод «Рифей-Бетон-60». Производитель-завод «Стройтехника» г. Златоуст. Предназначен для изготовления товарного бетона, раствора и полусухих смесей на цементной основе. Максимальная производительность составляет 60 м3 бетона за 1 час.
Состав и схема
Бетонный завод состоит из смесителя 1, установленного на эстакаде 2. Рядом с эстакадой установлен дозатор заполнителя 3, скип 4, силос 5, конвейер винтовой 6. Дозатор цемента 7 и дозатор воды 8 установлены на верхней секции скипа, над смесителем. Пульт управления заводом 9 установлен напротив нижней секции скипа. Лебёдочный привод скипа 10 закреплён на фундаменте около эстакады. Компрессор 11 может быть установлен в любом удобном для потребителя месте.
- Двухвальный бетоносмеситель (БП-2Г-1500)
- Высокоскоростной подъемник скиповый с лебедкой (ПС-1400М)
- Дозатор заполнителя (ДЗ-36, 3х12- три бункера по 12м/куб каждый)
- Дозатор цемента (ДЦ-600)
- Конвейер винтовой КВ-9 (длина 9 м, диаметр 219 мм)
- Дозатор для воды (ДВ-400)
- Система автоматического управления, Пульт управления ПУ-БЗ с функциями Программное обеспечение, учет расхода материалов и работы оборудования, удаленный доступ и контроль за работой, Автоматический режим работы по нажатию «одной» кнопки, База хранения рецептов для производства бетона;
- Пневмооборудование, компрессор Аbac
- Эстакада (Э-2)
- Комплект для монтажа и сборки, включающий фундаментные болты, метизы, провода и т. п.
- Руководство по эксплуатации. Паспорт.
Название & Состав
Цена
Дозатор хим добавок ДП-60
1. Металлический шкаф
2. Электронное табло
3. Электронасос
4. Силовая пускозащитная аппаратура
5. Преобразователь расхода и трубопроводная арматура
6. Руководство по эксплуатации
с учетом НДС 20%
Силос цемента СЦ-74
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
Пульт ПУ-БЗ
Пылевлагозащищеный корпус пульта управления и силового щита;
Пуско-защитная аппаратура производства Schneider Electric, ABB, Omron;
Сенсорная панель оператора Weintek;
Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ, управление, контроль;
Степень защиты пульта управления IP54;
Три режима работы пульта: ручной, автоматический, автоматический с управлением от персонального компьютера;
Подключение кабелей к пульту производится разъемными соединителями производства Phoenix Contact;
Руководство по эксплуатации.
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Длина х Ширина х Высота-24000х4300х7850мм
Масса (без силоса цемента)-14500 кг
Производительность бетона в час-60 м3
За 1 час работы, количество замесов– 60
Объем смесителя-1500 л
Объем готового бетона - 1000 л
Режим работы-автоматический
Максимальная погрешность дозирования - ±2%
Способ подачи инертных материалов-скип высокоскоростной
Количество бункеров - 3 шт, по 12 м3 каждый
Общий объем бункеров - 36 м3
Способ подачи цемента-конвейер винтовой
Мощность - 73 кВт
Напряжение - 380 В
Частота - 50 Гц
План фундамента
