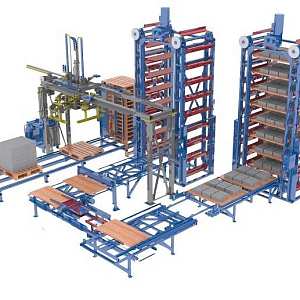

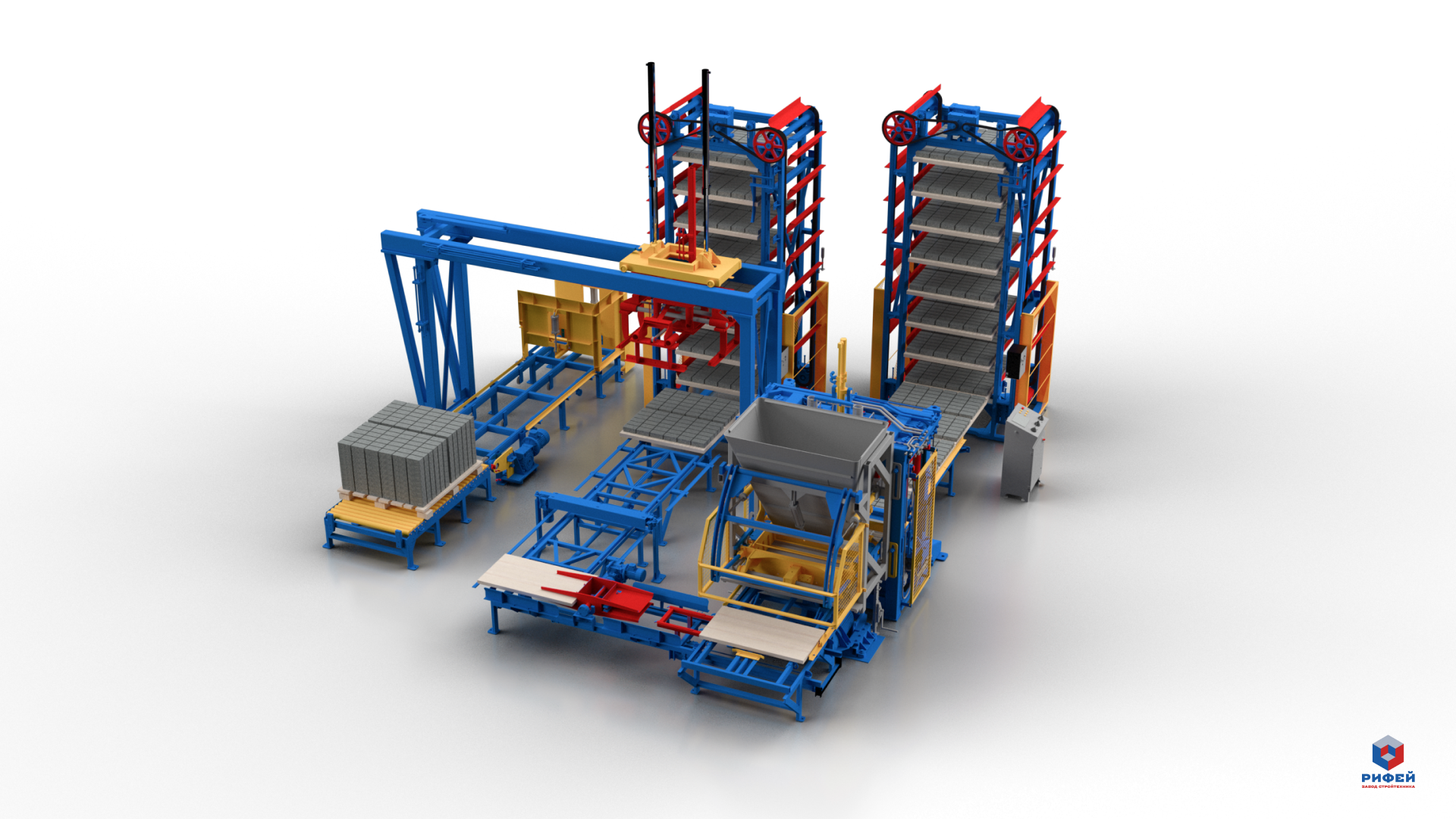

Система Штабелирования и Пакетирования

5 164 000 руб.
4 854 160 руб. с учетом НДС 20%

Технические характеристики:

Масса: 11 500 кг
Длина: 8 100 мм
Ширина: 7 700 мм
Высота: 5 500 мм
Режим работы: автоматический
Гарантия: 12 месяцев
Информация о предоплате: Предоплата 100%

Особенности:

- Исключает ручной труд при перекладывании готовой продукции на транспортный паллет;
- Автоматический режим работы всего комплекса;
- Минимальное количество рабочего персонала - 3 человека.

    Оставьте заявку

    мы отправим Вам цены, условия и сроки поставки

    Имя
    Телефон
    Электронный адрес
    Введён некорректный e-mail
    Текст сообщения
    Пройдите проверку:*
    Поле проверки на робота должно быть заполнено.
    Необходимо ваше согласие на обработку персональных данных

    Описание

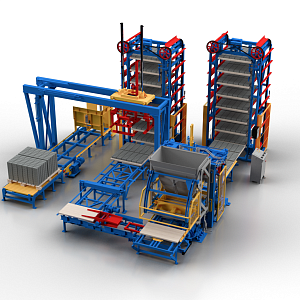

    Автоматическая система штабелирования и пакетирования АСШП предназначена для минимизации ручного труда в процессе изготовления строительных изделий (стеновых блоков, тротуарных плит, дорожных бордюров и паребриков) методом вибропрессования. АСШП может дополнять автоматизированный вибропресс Рифей Буран и полуавтоматический вибропресс Рифей Полюс.

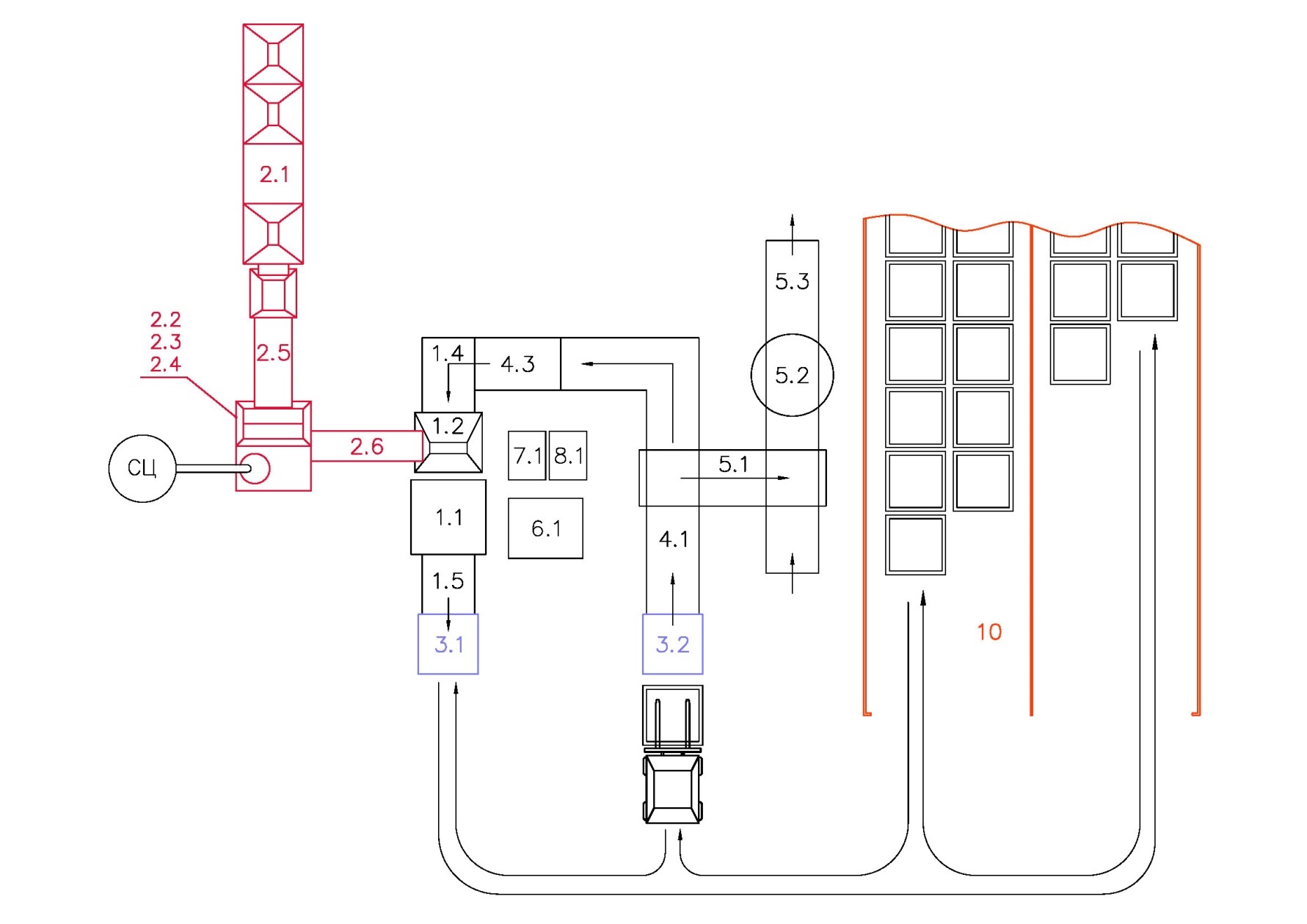

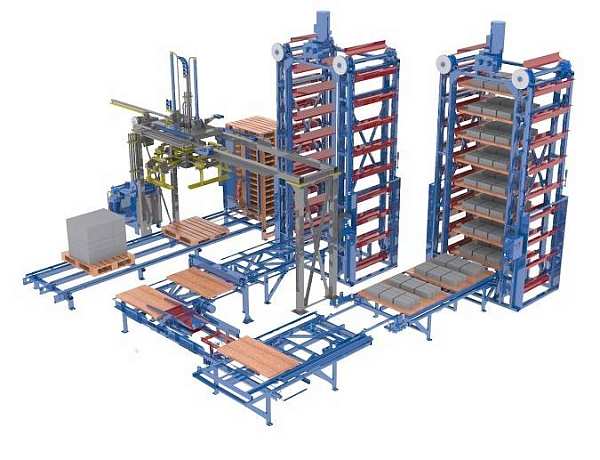

    1.1 - 1.2 Вибропресс с Модулем загрузки смеси (не входит в систему штабелирования и пакетирования);

    1.4 – Модуль подачи пустых поддонов;

    1.5- Модуль подачи поддонов со свежеотформованными изделиями;

    2.1 - 2.6 – Растворо бетонный узел (не входит в систему штабелирования и пакетирования);

    3.1 – Штабелер накопитель (загрузка поддонов со свежеотформованными изделиями);

    3.2 – Штабелер разгрузочный (разгрузка поддонов с готовыми изделиями);

    4.1– Конвейер разгрузки поддонов;

    4.3 – Модуль кантования поддонов;

    5.1– Пакетировщик (узел для перекладывания готовых изделий на паллет);

    5.2 – Обмотчик паллет (опция);

    5.3 – Конвейер паллет;

    6.1 – Пульт управления;

    7.1 – Установка насосная;

    8.1 – Компрессор;

    10 - Система пропарочных камер (не входит в систему штабелирования и пакетирования).

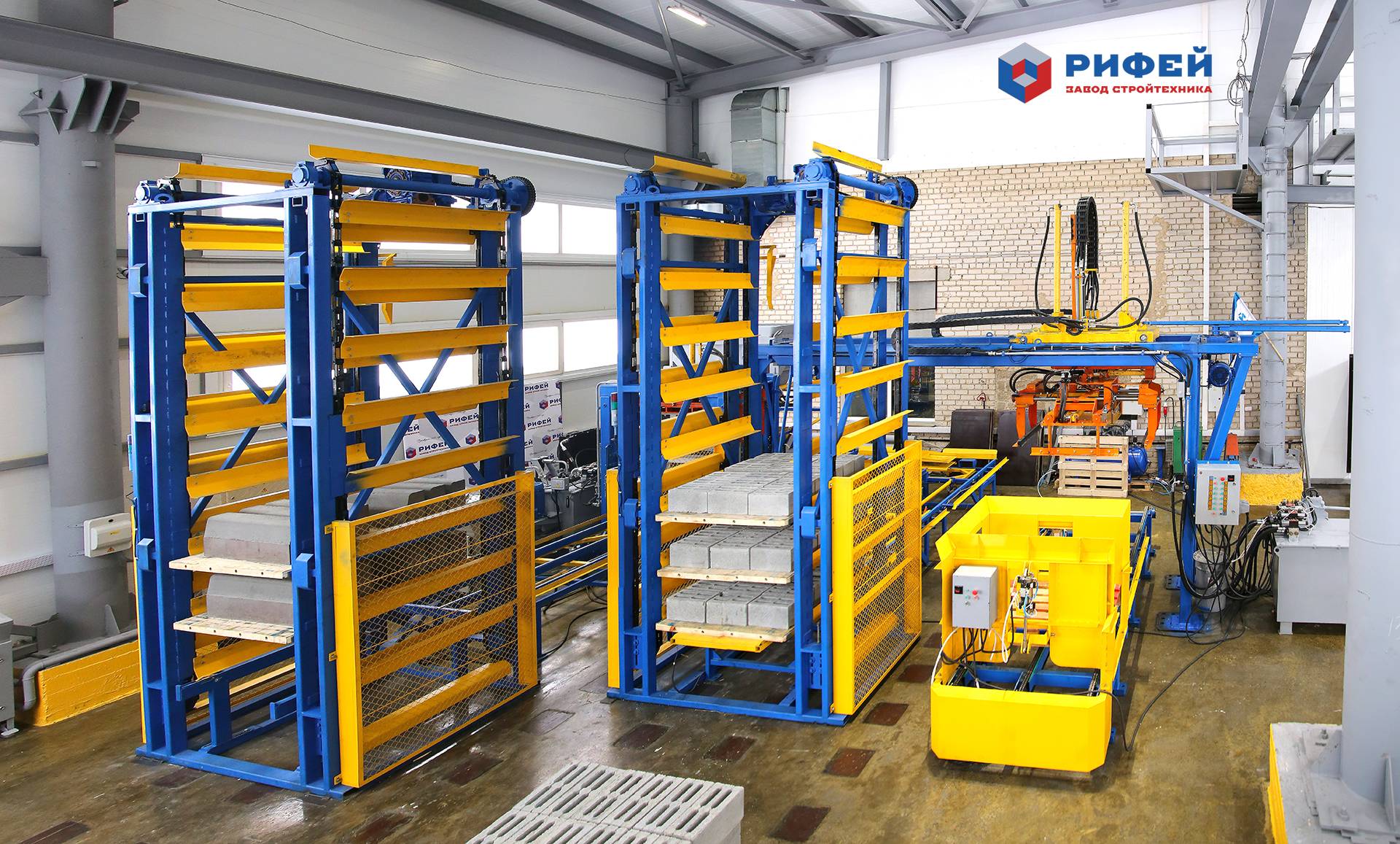

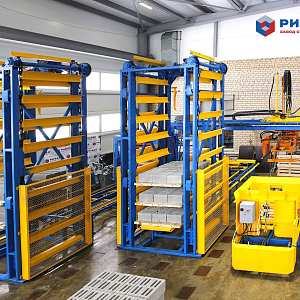

    Штабелер накопитель

    Штабелер служит для вертикального накопления поддонов с изделиями, выходящих из формующего блока. Происходит накопление по два поддона на уровень,

    Шаг уровней штабелера – 400 мм.

    Привод подъёма – электромеханический цепной.

    Штабелер разгрузочный

    Штабелер служит для последовательного опускания вертикальной стопки пропаренных изделий для выдачи по одному поддону на конвейер разгрузки поддонов. Конструктивно аналогичен штабелеру накопителю.

    Конвейер разгрузки поддонов

    Конвейер представляет собой механизм пошагового передвижения поддонов и работает совместно с штабелером разгрузки.

    Привод конвейера – гидравлический.

    Штабелер опускает поддон с изделиями на уровень направляющих конвейера, Гидроцилиндр передвигает поддон с полок штабелера на направляющие конвейера. Происходит опускание следующего поддона. Цикл повторяется, передний поддон толкается предыдущим.

    По мере движения с поддонов снимается продукция.

    Модуль кантования поддонов

    Кантователь предназначен для переворачивания поддонов после каждого цикла с целью уменьшения прогиба и увеличения ресурса работы поддона. Является обязательным комплектом к конвейеру разгрузки поддонов. Кантователь обеспечивает подъем уровня перемещения поддонов для создания небольшого запаса в накопителе.

    Привод кантования – электромеханический.

    Привод перемещения – гидравлический.

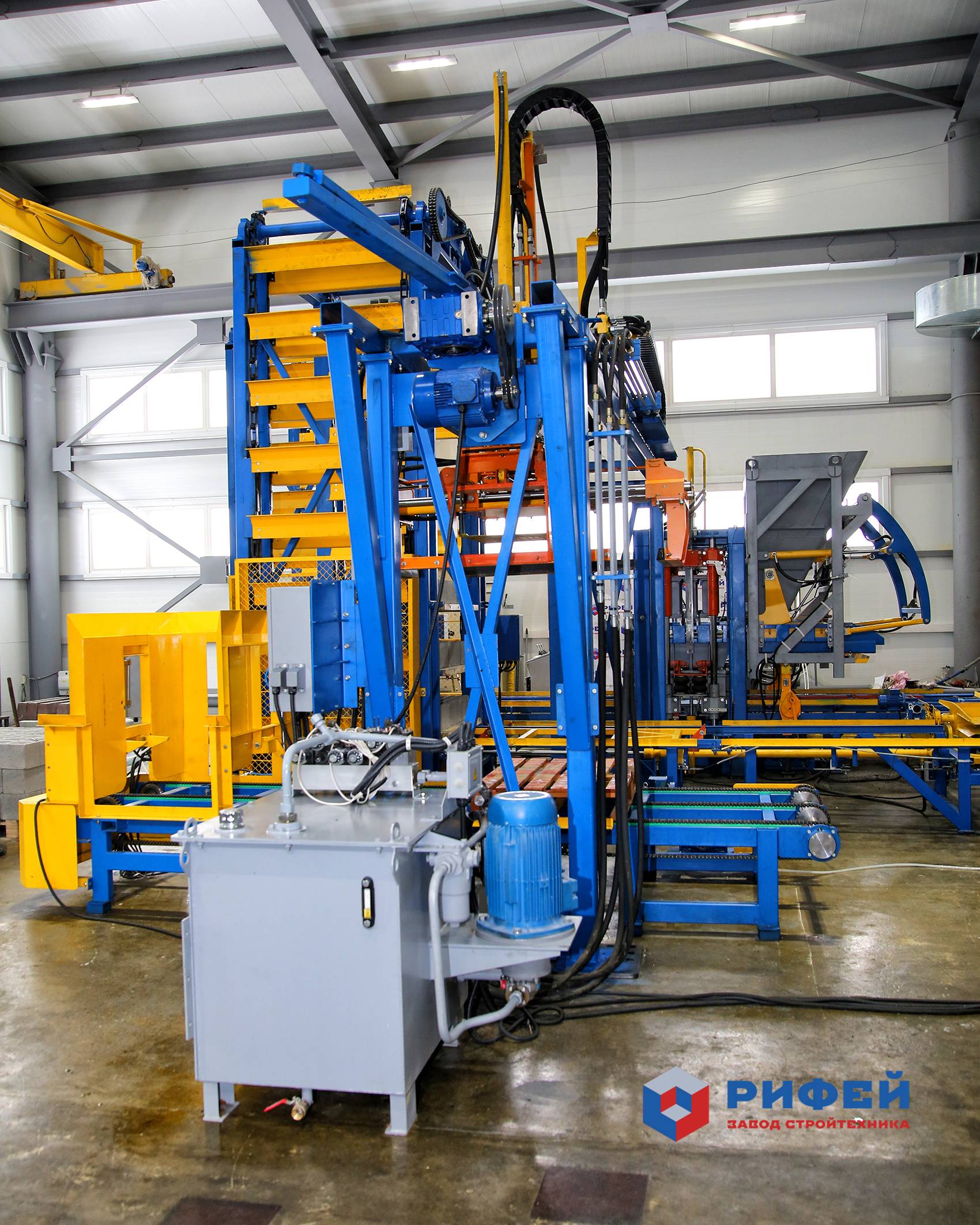

    Пакетировщик

    Пакетировщик служит для съёма изделий с поддона и укладки на транспортную паллету в несколько слоёв с перекладкой на 90°.

    Обмотчик (опция)

    После пакетирования стопку изделий на паллете необходимо связать для предотвращения рассыпания. Для этого служит обмотчик, с помощью которого происходит обвязка стопки стретч-пленкой.

    Конвейер паллет

    Конвейер обеспечивает автоматическую работу пакетировщика: подаёт пустые паллеты в зону пакетирования, подает полные паллеты в зону обмотки и, далее выпускает в зону складирования.

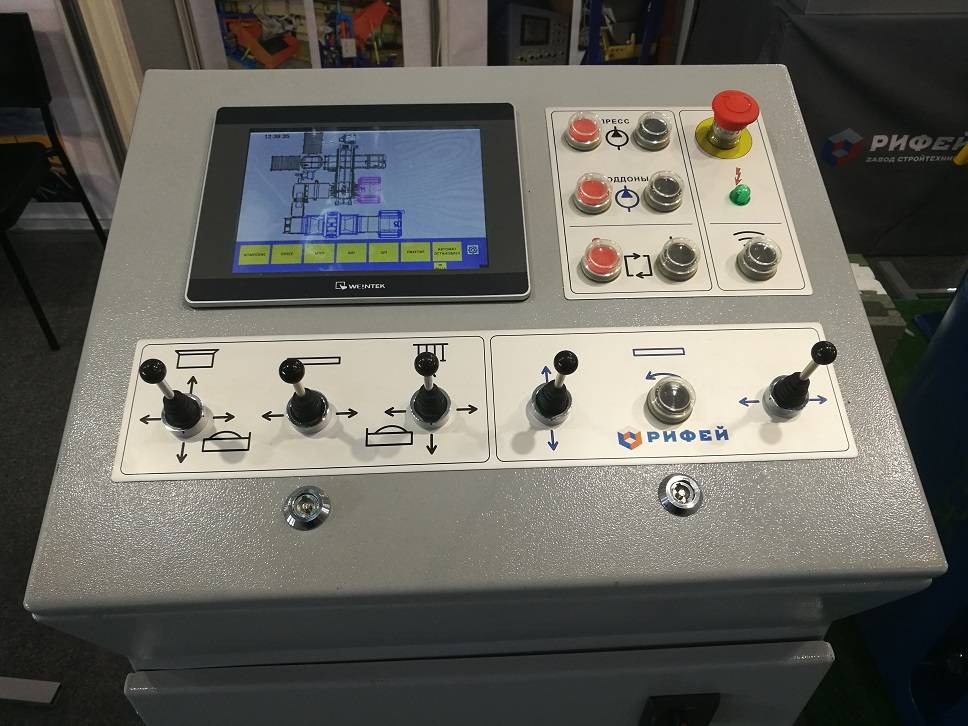

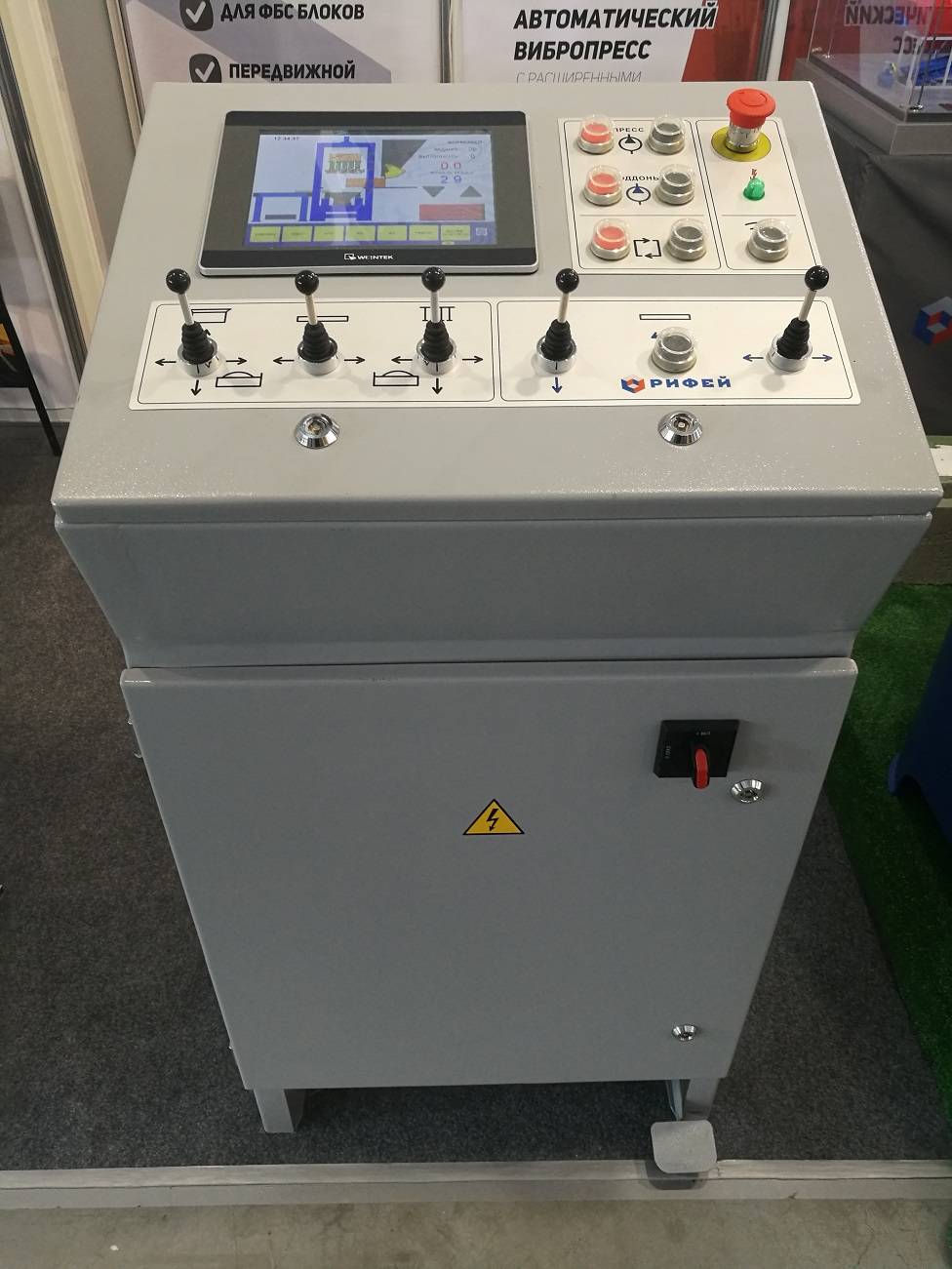

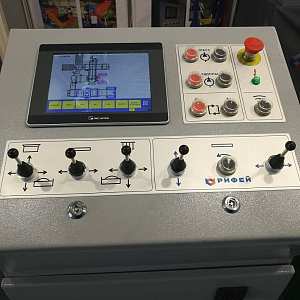

    Система управления

    Система управления обеспечивает работу всего комплекса в автоматическом режиме. Минимальная комплектация комплекса подразумевает один пульт управления.

    Пропарочная камера (не входит в систему штабелирования и пакетирования)

    В пропарочных камерах происходит накопление свежеотформованной продукции и её термовлажностная обработка. Непосредственное изготовление камер возлагается на владельца комплекса. Завод, предоставляет проект на возведение камер.

    Комплект поставки

    1. Система перемещения поддонов
    – Модуль подачи пустых поддонов на вибропресс;
    – Модуль подачи поддонов со свежеотформованными изделиями;
     – Модуль разгрузки поддонов (освобождение поддонов от готовых изделий);
    – Штабелер накопитель (загрузка поддонов со свежеотформованными изделиями);
    – Оснастка для перевозки накопленных поддонов в пропарочную камеру;
    – Штабелер разгрузочный (разгрузка поддонов с готовыми изделиями);
    – Конвейер разгрузки поддонов;
    – Модуль кантования поддонов;
    – Пульт управления модулями поддонов;
    – УН-1 Установка насосная;
    – Компрессор СБ4/Ф-270.LB50 (Remeza);
    2. Система пакетирования изделий
    – Пакетировщик (узел для перекладывания готовых изделий на паллет);
    – Модуль подачи паллет;
    – Магазин пустых паллет для подачи в зону пакетирования;
    – Конвейер паллет;
    – УН-2 Установка насосная пакетировщика
    Название & Состав
    Цена
    Рифей-Буран-750-СДА
    5 264 940 руб.
    с учетом НДС 20%
    Рифей-Полюс-750-СД
    Рифей-Полюс-750-СД

    Базовый комплект поставки

    4 726 320 руб.
    с учетом НДС 20%
    Рифей-Буран-Эстакада
    Рифей-Буран-Эстакада

    Базовый комплект поставки

    5 245 200 руб.
    с учетом НДС 20%
    Рифей-Полюс-Эстакада
    Рифей-Полюс-Эстакада

    Базовый комплект поставки

    4 822 200 руб.
    с учетом НДС 20%

    дополнительные опции

    .

    технические характеристики

    Наименование узла

    Масса, кг

    Мощность, кВт

    Габариты (ДхШхВ), мм

    1. Система перемещения поддонов.

    Модуль подачи поддонов

    595

    -

    7000х1600х715

    Модуль разгрузки поддонов

    420

    -

    5820х965х1450

    Модуль кантования поддонов

    350

    0,37

    4285х1125х605

    Штабелер накопитель

    2500

    4

    1855х2410х5500

    Штабелер разгрузочный

    2500

    4

    1855х2410х5500

    Пульт управления модулями поддонов

    102

    -

    656х467х1220

    УН-1 Установка насосная

    1250

    35

    2000х1480х1535

    Компрессор СБ4/Ф-270.LB50 (Remeza)

    180

    4

    165x51x115

    ИТОГО:

    7 897

    37,37

    8100х7700х5500

    2. Система пакетирования изделий

    Пакетировщик

    2300

    4

    6450х1900х4425

    Модуль подачи паллет (с магазином паллет)

    850

    5

    6600х1700х2400

    Модуль обмотки паллет (опция)

    УН-2 Установка насосная  пакетировщика

    450

    7,5

    1240х1050х1240

    ИТОГО (без учета опций):

    3600

    16,5
